 Berikut ini saya akan memberi tahu bagaimana cara merakit CPU dengan baik dan benar, terutama bagi temen-temen yang baru belajar dan saya pun juga baru belajar, jadi harap dimaklumi jika masih ada kesalahan .. dari beberapa referensi yang saya pelajari akan dijelaskan langkah demi langkah cara merakit komponen-komponen komputer, berikut langkah-langkahnya.

Langkah-langkah Merakit CPU :

• Kita menyiapkan komponen-komponen yang akan dirakit.
• Pertama pasangkan power supply pada bagian sebelah kiri atas dan pasangkan erat dengan baut/skrup.

Gambar 1

Gambar 2

• Kedua kita buka klip pada slot RAM. Lihat susunan slotnya, jika pemasangan tidak sesuai dengan slotnya maka RAM tidak akan terpasang atau berfungsi. Pegang sisi RAM dengan cermat lalu masukkan RAM dengan posisi dan arah yang betul setelah itu tekan RAM maka klip akan tertutup dengan sendirinya. Dan pemasangan RAM yang kedua seperti langkah awal.

Gambar 1

Gambar 2

Gambar 3

• Ketiga pasangkan processor pada Motherboard dengan meletakkan sesuai dengan lekukan pada prosessor, seletah itu tutup processor dan kunci dengan tuas. selajutnya pemasangan heatsink, pada saat memasang pastikan heatsink tidak terbalik berikan pasta termal pada bagian atas processoor, setelah itu sejajarkan kaki-kaki heatsink pada lubang untuk memasangnya. Cara memasang heatsink dengan cara menekan 4 penguncinya. Selanjutnya pasang memory pada slot di samping kanan heatsink,kaitkan kait pada ujung slot memory pastikan pemasangan pas ,tekan hingga bunyi "KLIK". Next pasangkan kabel heatsink pada motherboard.

Gambar 1

Gambar 2

Gambar 3

Gambar 4

Gambar 5

Gambar 6

Gambar 7

• Pasangkan Motherboard pada kerangka CPU, setelah itu pasang NIC pada Motherboard kaitkan dengan kerangka CPU menggunakan mur/baut.

 Gambar 1

• Pasangkan Wireles NIC pada Matherboard kaitkan dengan kerangka CPU menggunakan mur/baut.

Gambar 1

• Pasangkan Video Adapter pada Motherboard, kaitkan dengan kerangka CPU menggunakan mur/baut.

Gambar 1

• Pasangkan Hardisk pada kerangka CPU bagian tengah, pemasangan paskan lubang pada kerangka CPU lalu pasangkan erat menggunakan mur/baut.

Gambar 1

Gambar 2

Gambar 3

• Pasangkan optical Drive dari bagian depan/luar lalu kaitkan dengan mur/baut.

Gambar 1

• Pasangkan floppy Drive dari bagian luar/depan kerangka kaitkan dengan mur/baut.

Gambar 1

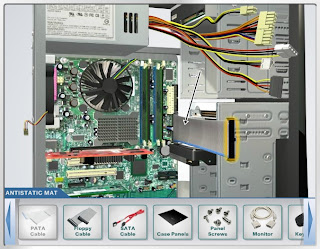

• Pasang kabel PATA pada Motherboard dengan melihat susunan slotnya.

 Gambar 1

Gambar 2

• Pasang kabel Floppy pada Motherboard dengan melihat susunan slotnya.

Gambar 1

Gambar 2

• Pasang kabel SATA pada Mohterboard dengan melihat susunan slotnya.

Gambar 1

Gambar 2

• Tutup kerangka CPU dengan Case Panel kaitkan dengan menggunakan baut secara kencang dan pas.

Gambar 1

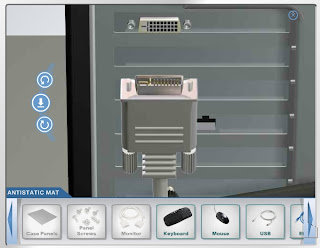

• Pasang kabel Monitor pada kerangka CPU bagian belakang/luar sesuai dengan slotnya.

Gambar 1

Gambar 2

• Pasangkan kabel keyboard pada CPU yang berwarna ungu dibagian belakang/luar sesuai dengan slotnya.

Gambar 1

Gambar 2

• Pasangkan kabel Mouse pada kerangka CPU yang berwarna hijau dibagian belakang/luar sesuai dengan slot.

Gambar 1

Gambar 2

• Pasangkan kabel USB sesuai slot dengan benar dan tancapkan secara kencang di bagian belakang bagian tengah.

Gambar 1

Gambar 2

• Lalu pasangkan ethernet dibagian bawah belakang CPU.

Gambar 1

Gambar 2

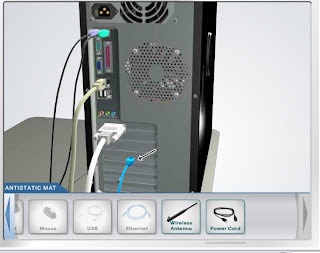

• Next pasangkan wireless antenna pada bagianbawah bawah belakang CPU tepatnya dibagian ethernet.

 Gambar 1

• Pasangkan power cord pada bagian belakang CPU diatas kabel keyboard dan mouse

 Gambar 1

Gambar 2

Sekian posting dari saya tentang Cara Merakit CPU Lengkap Dengan Gambar. Selamat mencoba Mohon Maaf bila ada kesalahan kata, Semoga postingan ini dapat Bermanfaat bagi anda dan kita semua.
